涡轮流量计安装要求
发布时间:2014-05-06 15:49:19  文章来源:未知  作者:sokyowh  人气:
 涡轮流量计的工作原理是利用被测液体流经传感器时,传感器内叶轮借助于液体的动能而旋转,此时叶轮叶片使检出装置中的磁路磁阻发生周期性的变化,经过检出器中的前置放大器信号处理后输出到仪表,就能测到瞬时流量和累积流量。
YTFL涡轮流量计安装尺寸及要求:
1、传感器可水平安装、垂直安装、垂直安装时流体方向必须向上、液体应充满管道。
2、安装时,液体流动方向应该与传感器指示箭头方向一致。
3、传感器上有至少应有20倍口径长度(20DN)的直管段下游端应不少于5倍口径(5DN)的直管段。
4、传感器应远离强电磁场、如不能避免、采取屏蔽措施。
5、为了检修时不致影响液体的正常输送,应在传感器的安装处安装旁通管道。
6、传感器露天安装时、请做好放大器插头处的防水处理。
7、传感器安装方式根据规格不同,采用螺纹、法兰连接见下图:

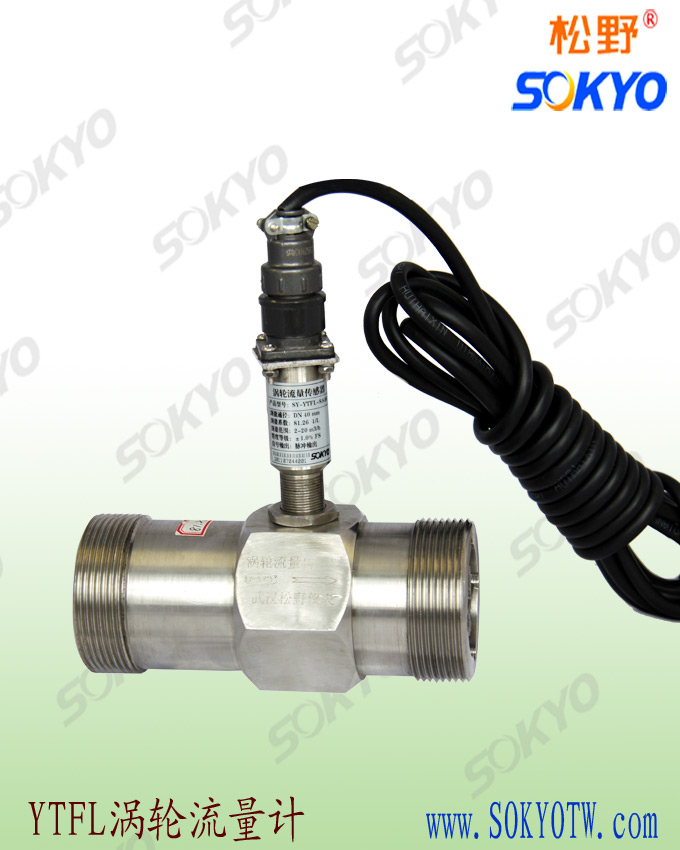

YTFL涡轮流量计
本文关键字:涡轮流量计,YTFL脉冲输出涡轮流量计
