分体式电磁流量计在石油化工的应用
石油化工产品与人们的生活密切相关，大到太空的飞船、天上的飞机、海上的轮船、陆地上的火车、汽车，小到我们日常使用的电脑、办公桌、牙刷、毛巾、食品包装容器、多彩多姿的服饰、各式各样的建材与装潢用品和变化多端的游乐器具等等，都跟石油化工有着密切的关系。可以说，我们日常生活中的“衣、食、住、行”样样都离不开石化产品。
分体式电磁流量计在石油化工中给排水的应用十分重要，分体型电磁流量计是电磁流量计最普遍应用的形式，，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。
为防止外界噪声侵入，信号电缆通常采用双芯屏蔽线。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分体型电磁流量计的转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。

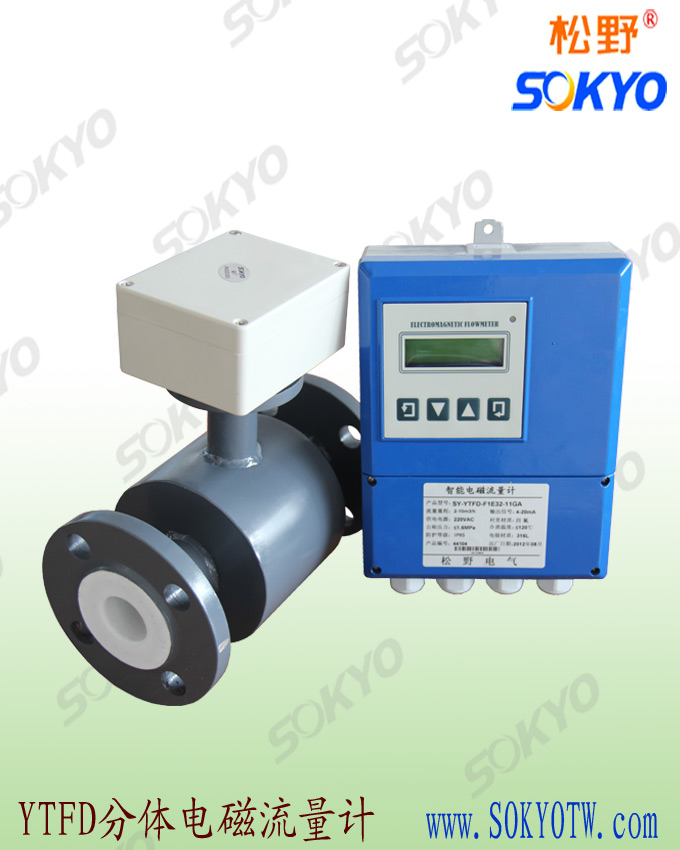

分体式电磁流量计,YTFD智能电磁流量计 产品特点
1.外形结构有分体的，本体和显示部份可以相距100米.
2.标准的两线制电流4-20 mA输出。
3测量一般导电率大于20us/cm的介质，
4.安装方便,可以水平安装,也可以垂直安装,或倾斜安装,
5.测量精度高,可达0.5%
分体式电磁流量计,YTFD智能电磁流量计技术参数
1、公称通径系列 DN(mm) 、特殊规格可以定制
常用： 10、15、20、25、32、40、50、65、80、
100、125、150、200、250、300、350、400
450、500、600、800、1000、1200
2、流动方向
正，反，净流量，量程比：150：1
重复性误差：测量值的 ± 0.1%
3、精度等级：±0.5% FS （0.5级）
±1.0 % FS （1.0级）
4、被测介质温度：
橡胶衬里 ： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
聚烯烃 PO衬里： -30 ℃ ~ 100 ℃
5、额定工作压力：
D N10 ~ D N 65 ： ≤2.5M Pa
D N80 ~ D N 150 ： ≤1.6M Pa
D N200 ~ D N 1200 ：≤1.0M Pa
6、流量测量范围：
流量对流速范围是 0.3 ~15 m/s、流量的大致估算
Q =（3.14×Dn2×流速 ×10-6×3600）÷ 4 = m3/h
7、电导率范围：
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围
内，均可选用、酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750欧姆
频率输出/ 脉冲 0~1kHz 、光电隔离 OCT、
导通时 集电极最大电流为 25mA
9、电极材料：
316 不锈刚、 哈氏合金（HC）、
钽（Ta）、 钛（Ti）、 铂金（Pt）任意选择
10、防护等级： 标准型 I P65、
特殊要求： I P68（分体式、潜水型 ）
11、供电电源：85~265V、45~63HZ、
DC 24 V 、（直流 24V 供电）
产品总功耗：≤ 20W
12、连接方式：
流量计与配管之间均采用法兰连接，
法兰连接尺寸应符合 GB 9119-88 的规定。
直管段长度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量计、则没有法兰
13、环境温度： -25℃ ~ 60℃
相对温度：5% ~ 95% RH
14、常见介质电导率 μs/cm
各 种 酸 ： 10 ~ 801×104 碱 液 ： 8 ~ 30×104
牛 奶 ： 200 ~ 300 蒸馏水 ： 0.01 ~ 5
啤 酒 ： 600 ~ 800 麦芽汁 ：500 ~ 1000
水及饮料 ：200 ~ 800 水果酱 ： 400~ 1000
