YTFK孔板流量计选型说明
发布时间：2014-05-21 15:09:56 文章来源：未知 作者：sokyowh 人气：
孔板流量计是根据伯努利方程和流体连续方程原理，进行管道流量测量的一种差压式流量计。它具有机构简单、造价低、稳定性、重复性好、通用性好等特点。适用于各种气体、液体和蒸汽的流量监测及计量。其中最常用的为钻孔取压和环室取压两种。

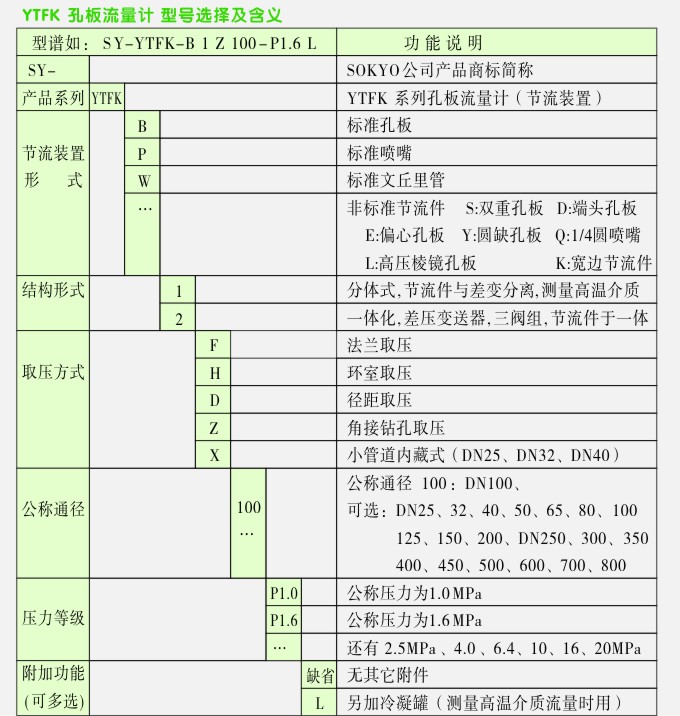

YTFK孔板流量计选型指南
按照节流装置的形式可以分为标准孔板（B）、标准喷嘴（P）、标准文丘里管（W）
连接方式：1分体式：节流装置与差压变送器分离（测量高温介质）
2一体化：差压变送器、三阀体、节流装置一体
取压方式：F：法兰取压
H：环室取压
D：径距取压
Z：角接钻孔取压
X：小管道内藏式
公称通径：DN25~800
压力等级：1.0、1.6、2.5、4.0、6.4、10、16、20MPa
供货样式：A1标准型：在基本型上加前10D后5D标准直管段
A2法兰标准型：在标准型上加前后工艺管道连接法兰
B1短管型：在基本型的基础上加上前2D后2D短管
B2法兰短管型：在短管型基础上加前后工业管道连接法兰
其他附件：L另加冷凝罐（测量高温介质流量时用）
YTFK孔板流量计选型说明：
1、当测量介质为蒸汽时、必须要选加冷凝罐、而且要成对选择、选两个、即高压侧和低压侧各一个。
选型举例
用标准孔板测过热蒸汽流量、差压输入、带温度、压力补偿、系统有关数据如下：
通径： DN200、测量介质：过热蒸汽、压力 0 ~ 2 M Pa、温度 0 ~ 250 ℃
1、标准孔板：SY-YTFK-B1Z200-P2.5L
标准孔板、分体式、钻孔取压、 通径 DN200、另配两个冷凝罐 ！
2、差压变送器： S Y3351 DP 4 E 22 C B3
差压值根据具体参数具体计算、304不锈钢三阀组
3、三阀组、 采用 304 不锈钢 三阀组
4、压力变送器：SY-PG1300-2.5 MPa、压力补偿用、
5、温度传感器：SY-DFC-PM27Φ16×100、温度补偿用、
6、流量积算仪：SY-DF9-DD1210P 、客户根据自己要求、详细配套任意选择 ！
